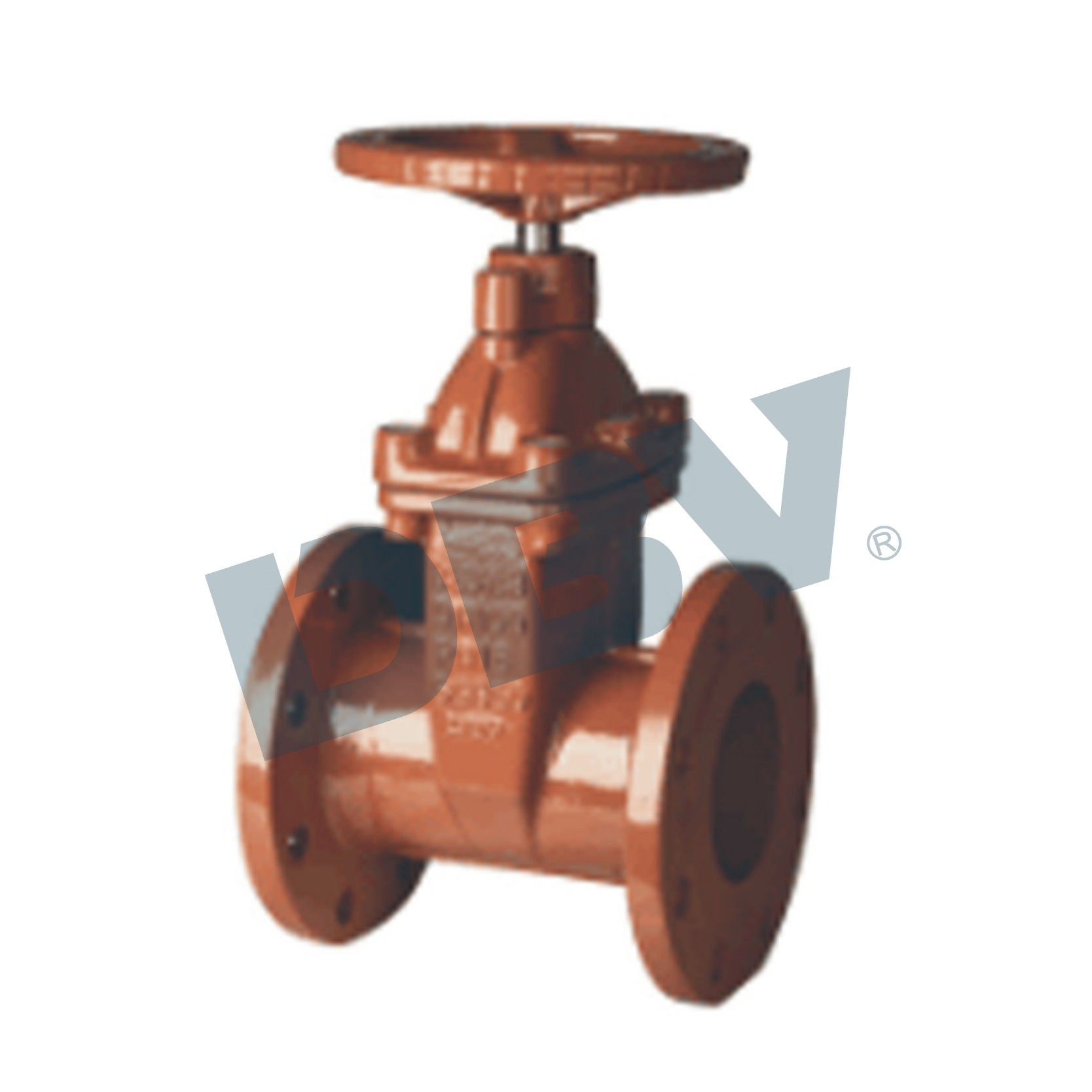

 软密封闸阀

软密封闸阀

Z45X软密封闸阀的启闭件是闸板,闸板的运动方向与流体方向相垂直,闸阀只能作全开和全关, 不能作调节和节流



软密封闸阀

型号:Z45X
通径:DN50-DN1200
压力范围:0.6-1.0MPA
工作温度:≤80°
阀体材质:HT250 QT450 WCB CF8 CF8M
适用介质:水、空气、油品、腐蚀性
操作方式:手轮 气动 电动


  Z45X软密封闸阀产品概述:

  Z45X软密封闸阀的启闭件是闸板,闸板的运动方向与流体方向相垂直,闸阀只能作全开和全关, 不能作调节和节流。暗杆弹性座封闸阀利用阀门整体包胶产生变形补偿作用达到良好的密封效果,克服了一般闸阀密封不良、漏水和生锈的现象,更有效的节约安装空间。弹性座封软密封闸阀可广泛用于自来水、污水、建筑、石油、化工、食品、医药、轻纺、电力、船舶、治金、能源系统等流体管线上作为调节和截流装置使用。

  应用范围:

  弹性座封软密封闸阀特别适用于生活饮用水系统、食品医药行业、工业给排水及污水处理、天燃气与煤气等,软密封闸阀也可广泛用于自来水、污水、建筑、石油、化工、食品、医药、轻纺、电力、船舶、治金、能源系统等流体管线上。

  结构特点:

  平底式阀座

  软密封闸阀底部采用全流域直通式流道设计,等同于直管道,无滞流凹腔结构,流阻小,确保流体畅通,不易沉积杂物,也不会对介质造成二次污染。

  全包覆闸板:

  闸板采用球铁QT500-7骨架整体包覆高性能橡胶,成熟的硫化技术和先进的硫化工艺,彻底将闸板铁芯与流体隔离。包覆紧密可靠,其结合强度符合DVGW要求,即使受到频繁的挤压应力橡胶也不会脱落。

  阀杆螺母与闸板两体式结构,保证足够自由度,启闭灵活并无卡阻现象。

  在线更换密封圈:

  特殊轴封结构,全开时可在线不停水更换密封圈;

  可靠的上密封:

  阀杆与顶盖间的上密封,采用“内3外2”共五道“O”型密封圈结构,与传统闸阀的填料密封结构相比,密封紧密可靠,磨擦阻力大幅减小。

  防腐性能:

  壳体(球铁QT500-7)内外表面静电喷涂环氧树脂粉末,涂层均匀牢固,露铁;中腔连接螺栓顶部封胶,隔绝螺栓与环境的接触,以防腐蚀。

  食品级卫生要求:

  闸阀内腔喷涂环氧树脂粉末,符合DVGW标准(德国),远高于GB/T17219要求;阀杆、阀杆螺母等内件采用不锈钢或青铜,不受水腐蚀;包覆橡胶符合饮用水卫生标准

  附加功能:

  可提供阀门开度指示、地下直埋、防盗锁控等附加功能。

  标准规范:

  设计制造标准:CJ/T 216-2005、JB/T6376-2005

  结构长度标准:GB/T 12221-2005

  连接法兰标准:GB/T 9113

  压力温度等级:GB/T 12224-2005

  试验检验标准:GB/T 13927-2008


  Z45X软密封闸阀零件材料:

序号NO

零件号码Number

零件名称Name

材质Material

1

RV-01

阀体

球墨铸铁、灰铸铁

2

RV-02

密封圈

NBR

3

RV-03

阀盖

球墨铸铁、灰铸铁

4

RV-04

O-RING

NBR

5

RV-05

防尘罩

NBR

6

RV-06

固定螺栓

钢制或镀锌螺栓

7

RV-07

传动帽

球墨铸铁、灰铸铁

8

RV-08

阀门

球墨铸铁外覆EPDNM或NBR

9

RV-09

铜螺母

青铜

10

RV-10

阀杆

2Cr13

11

RV-11

螺栓

钢制或镀锌螺栓

12

RV-12

O-RING

NBR

13

RV-13

止推轴承

青铜

14

RV-14

O-RING

NBR

15

RV-15

轴盖

球墨铸铁、灰铸铁

16

RV-16

螺栓

镀锌螺栓

17

RV-17

手轮

灰铸铁


Z45X软密封闸阀主要外形连接尺寸及重量:

公称通径

L

D1

D2

D3

Hmax

B

F

N-φd

螺栓

1.0Mpa

1.6Mpa

1.0Mpa

1.6Mpa

1.0Mpa

1.6Mpa

1.0Mpa

1.6Mpa

50

178

99

125

165

340

19

3

4-19

M16

65

190

118

145

185

370

19

3

4-19

M16

80

203

132

160

200

410

19

3

8-19

M16

100

229

156

180

220

450

19

3

8-19

M16

125

254

184

210

250

480

19

3

8-19

M16

150

267

211

240

285

550

19

3

8-23

M20

200

292

266

295

340

630

20

3

8-23

12-23

M20

250

330

319

350

355

405

750

22

3

12-23

12-28

M20

M24

300

356

370

400

410

460

820

24.5

4

12-23

12-28

M20

M24

350

381

429

160

470

520

980

26.5

4

16-23

16-28

M20

M24

400

406

480

515

525

58

1010

28

4

16-28

16-31

M24

M27

450

432

530

565

585

640

1270

30

4

20-28

20-31

M24

M27

500

457

585

620

650

715

1270

31.5

4

20-28

20-34

M24

M30

600

508

685

725

770

810

840

1390

36

5

20-31

20-37

M27

M33
