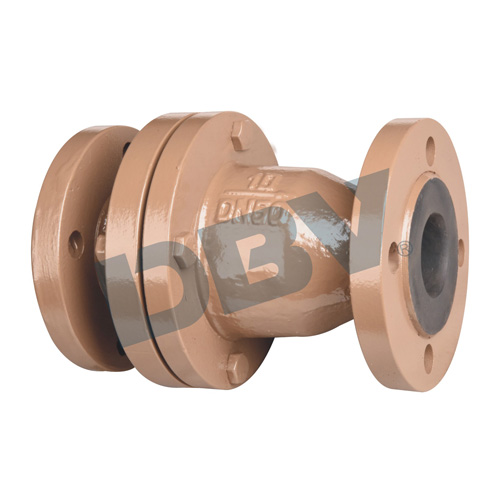

 旋启式衬胶止回阀

旋启式衬胶止回阀

H44J法兰旋启式衬胶止回阀***于控制非腐蚀性或一般腐蚀性介质,阀体内腔表面无衬里或覆有可供选择的各种橡胶、适用于不同工作温度和液体管路。

在线客服
客服电话
021-5252776118964389498(同微信)

型号:H44J
通径:DN15-DN400
压力范围:PN0.6-1.0MPA
工作温度:≤80°
阀体材质:HT250 QT450 WCB CF8 CF8M
适用介质:水、空气、油品、腐蚀性
操作方式:自动


一、H44J法兰旋启式衬胶止回阀产品概述

        H44J法兰旋启式衬胶止回阀***于控制非腐蚀性或一般腐蚀性介质,阀体内腔表面无衬里或覆有可供选择的各种橡胶、适用于不同工作温度和液体管路。

        H44J法兰旋启式衬胶止回阀属于一种自动阀门,其主要作用是防止介质倒流、泵及驱动电动机反转,以及容器介质的泄放。止回阀还可用于给其中的压力可能升至超过系统压的辅助系统提供补给的管路上。

        H44J法兰旋启式衬胶止回阀的阀瓣呈圆盘状,绕阀座通道的转轴作旋转运动,因阀内通道成流线形,流动阻力比升降式止回阀小,适用于低流速和流动不常变化的大口径场合,但不宜用于脉动流,其密封性能不及升降式。旋启式止回阀分单瓣式、双瓣式和多半式三种,这三种形式主要按阀门口径来分,目的是为了防止介质停止流动或倒流时,减弱水力冲击。


二、H44J法兰旋启式衬胶止回阀主要零部件材料表

名称

材料

上阀体下阀体

灰铸铁/硬橡胶

阀瓣

碳钢/软橡胶





主要外形尺寸和连接尺寸 (mm)

公称通径(DN)

公称压力(MPa)

工作压力(MPa)

L

D

D1

Z-Φ

B

重量(Kg)

25

1

1

160

115

85

4-14

128

4.5

32

180

135

100

4-18

150

7

40

200

145

110

4-18

160

8

50

230

160

125

4-18

178

10

65

290

180

145

4-18

204

18

80

310

195

160

4-18

230

24

100

350

215

180

8-18

255

30.5

125

400

245

210

8-18

305

47.5

150

480

280

240

8-23

345

63.5

200

0.6

500

335

295

8-23

415

96.5

250

0.4

550

390

350

12-23

495

144

300

698

440

400

12-23

540

224

采用标准

设计制造: Q/JBGN03 结构长度:Q/JBGN03 法兰:JB78(PN1.0MPa)
