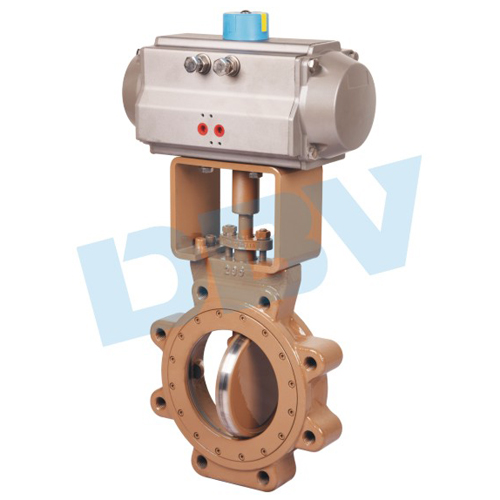

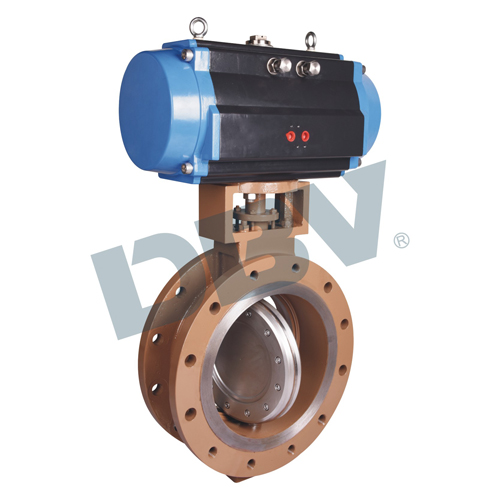

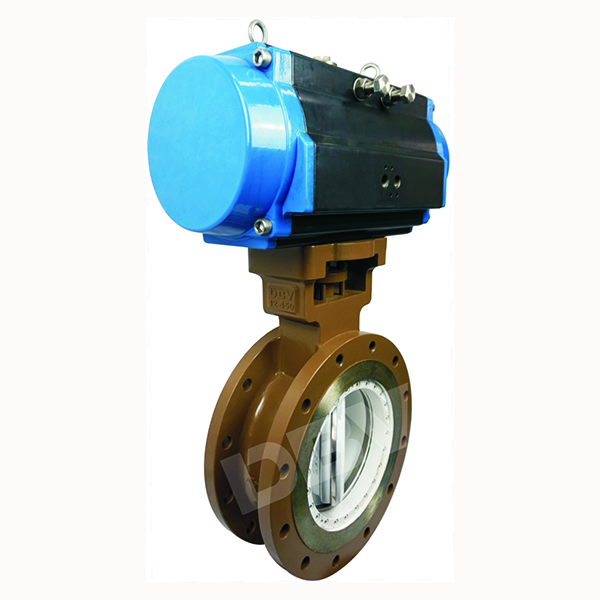

D643H气动硬密封蝶阀

D643H气动硬密封蝶阀

D643H气动硬密封蝶阀广泛用于石油、化工、电力、冶金、食品、医药、轻纺、造纸等行业

在线客服
客服电话
021-5252776118964389498(同微信)

型号:D643H
通径:DN50-DN1200
压力范围:PN0.6~10.0MPa,150LB~1500LB
工作温度:-40°~700°
阀体材质:WCB CF8 CF8M F51
适用介质:水、蒸汽、油品、腐蚀性
操作方式:手轮 气动 电动 液动


D643H气动硬密封蝶阀产品特点:

  D643H气动硬密封蝶阀广泛用于石油、化工、电力、冶金、食品、医药、轻纺、造纸等行业,可安装在温度≤425℃,介质为煤气、空气、蒸汽、水、海水、油品等工业管网上作调节流量和切断介质用。

  驱动形式有手动、蜗轮传动、气动、液动、电动、电液联动等执行机构,可实现远距离控制和自动化操作。金属硬密封蝶阀系列产品,系长寿命、节能型蝶阀。其结构采用三维编心原理设计,阀座采用硬软密封兼容的多层次结构,加工精湛,工艺先进。本产品由阀体、蝶板、多层次阀座、阀杆、传动机构等主要部件组成。因此被广泛地应用到冶金、电力、石油、化工、空气、煤气、可燃气体以及给排水等腐蚀性介质的管道上。


  D643H气动硬密封蝶阀产品特点:

  气动法兰硬密封蝶阀采用的是三维偏心原理设计,使密封面的空间运动轨迹达到理想化,密封面相互之间无磨擦、无干涉、加之密封材料选择得当,从而使蝶阀的密封性、耐腐蚀性、耐高温性和耐磨性等得到了可靠的保证。其主要特点如下:

  1、开启力矩小,灵活方便,省力节能。

  2、三维编心结构,使蝶板越关越紧,其密封性能可靠,达到无泄漏。

  3、耐高压、耐腐蚀、耐磨损、使用寿命长等。

  采用标准

  设计标准 :GB/T12238-1989;JB/T8527-1997

  法兰连接尺寸:

  GB/T9113.1-2000;GB/T9113.2-2000

  GB/T9115.1-2000;GB/T9115.2-2000

  结构长度:GB/T12221-1989

  压力试验:GB/T13927-1992;JB/T9092-1999


三偏心蝶阀 法兰主要参数:

公称通径DN(mm)

50-1200

公称压力PN(MPa)

1.0

1.6

2.5

公称压力
(MPa)

强度试验

1.5

2.4

3.75

密封试验

1.1

1.76

2.75

材料\材料代号

C

P

R

主要零件

阀体

WCB

ZG1Cr18Ni9Ti

ZG0Cr18Ni12Mo2Ti

蝶板

WCB

ZG1Cr18Ni9Ti

ZG0Cr18Ni12Mo2Ti

阀杆

2Cr13

1Cr18Ni9Ti

0Cr18Ni12Mo2Ti

密封圈

不锈钢

填料

聚四氟乙烯、柔性石墨

适用工况

适用介质

水、蒸汽、油品

硝酸类

醋酸类

适用温度

-40℃~200℃

执行器

型号

GT或AW系列

气源压力

0.3-0.7MPa

执行标准

设计制造

结构长度

法兰尺寸

压力温度

试验检验

GBT/12238

GB12221

GB9113

GB9131

GB13927


D643H气动硬密封蝶阀主要连接尺寸:

公称压力                                                                                      PN0.6

DN(mm)

L

D

D1

D2

B

F

Z-d

M

H

H1

H2

50

108

140

110

90

16

3

4-14

M12

50

200

75

80

114

190

150

128

18

3

4-18

M16

50

226

98

100

127

210

170

148

18

3

4-18

M16

50

250

130

125

140

240

200

178

18

3

8-18

M16

50

295

165

150

140

265

225

202

20

3

8-18

M16

55

315

175

200

152

320

280

258

22

3

8-18

M16

60

380

220

250

165

375

335

312

24

3

12-18

M16

65

405

250

300

178

440

395

365

24

4

12-22

M20

65

480

300

350

190

490

445

415

24

4

12-22

M20

70

545

330

400

216

540

495

465

24

4

16-22

M20

70

550

360

450

222

595

550

520

24

4

16-22

M20

95

620

380

500

229

645

600

570

26

4

20-22

M20

100

680

410

600

267

755

705

670

30

5

20-26

M24

105

750

460

700

292

860

810

775

26

5

24-26

M24

105

820

530

800

318

975

920

880

26

5

24-30

M27

110

910

610

900

330

1075

1020

980

26

5

24-30

M27

120

930

640

1000

410

1175

1120

1080

26

5

28-30

M27

120

980

720

1200

470

1405

1340

1295

28

5

32-33

M30

140

1220

820

1400

530

1630

1560

1510

32

5

36-36

M33

160

1310

930

1600

600

1830

1760

1710

34

5

40-36

M33

180

1460

980

1800

670

2045

1970

1920

36

5

44-39

M36

180

1560

1090

2000

760

2265

2180

2125

38

5

48-42

M39

190

1670

1190
