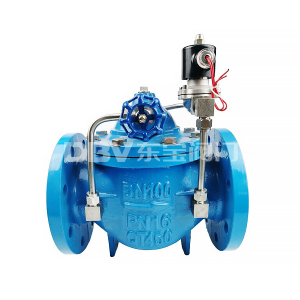

400X流量控制阀

400X流量控制阀适用于配水管需控制流量和压力的管道中，保持预定流量不变，将过大流量限制在一个预定直，并将上游高压适当减低，即使主阀上游的压力发生变化，也不会影响主阀下游的流量。

在线客服

客服电话 021-52527761
18964389498(同微信)
18964749496(同微信)

型号：400X
通径：DN15-DN800
压力范围：0.6-1.6MPA
工作温度：≤80°
阀体材质：QT450 WCB CF8
适用介质：水
操作方式：自动

描述：

400X流量控制阀适用于配水管需控制流量和压力的管道中，保持预定流量不变，将过大流量限制在一个预定直，并将上游高压适当减低，即使主阀上游的压力发生变化，也不会影响主阀下游的流量。如遇紧急情况400X流量控制阀可以截止流量，避免损失。控制灵免度高，调试简便，使用寿命长。

结构特点和用途：

400X流量控制阀由主阀、流量调节阀、针阀、导阀、球阀、微形过滤器和压力表组成水力控制接管系统。利用水力自动操作，控制和调节主阀开度，使通过主阀的流量保持不变。400X流量控制阀利用水力自力控制，不需要其它装置和能源，保养简便，流量控制稳定。本系列400x流量控制阀产品***用于高层建筑、生活区等供水管网系统及城市供水工程。

400x流量控制阀主要技术参数：
公称压力	壳体试验压力	密封试验压力	进口压力	出口可调压力	适用介质	介质温度(℃)
1(Mpa)	1.5	1.1	1	0.09-0.8	水	0-80
1.6(Mpa)	2.4	1.76	1.6	0.10-1.2
2.5(Mpa)	3.75	2.75	2.5	0.15-1.6

400X流量控制阀连接尺寸(PN 1.0-2.5MPa)：
公称通径DN	L	H	H1	A	B
50	250	365	90	170	170
65	280	375	98	180	180
80	310	385	110	190	190
100	350	395	120	200	200
125	400	475	145	215	215
150	450	490	155	230	230
200	550	555	190	255	255
250	650	600	250	295	295
300	800	760	290	325	325
350	900	775	330	380	380
400	1000	810	360	415	415
450	1000	860	445	435	435
500	1100	915	495	460	460
600	1100	985	550	520	520
700	1450	1050	605	570	570
800	1560	1150	730	620	620
900	1800	1255	800	670	670
1000	2000	1380	910	830	830
