型号：A21H/A21F
通径：DN15-DN80
压力范围：PN0.6-6.4MPA
工作温度：0-200℃
阀体材质：WCB CF8 CF8M
适用介质：蒸汽 空气等
操作方式：自动
产品概述：

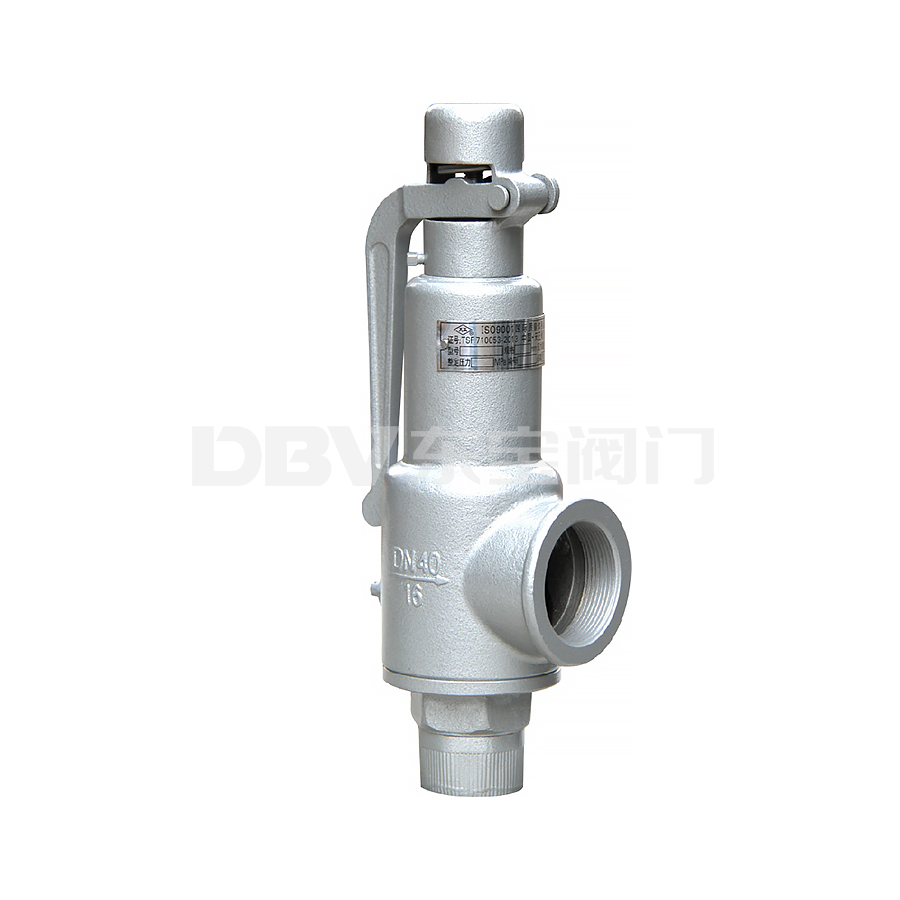

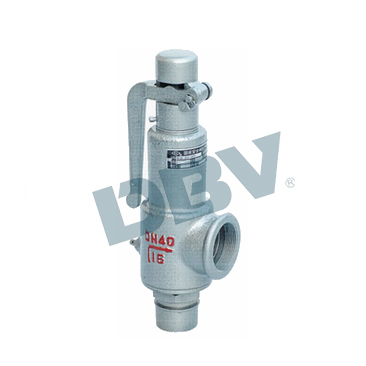

A21H/A21F外螺纹弹簧微启式安全阀、A21H-C外螺纹弹簧微启式安全阀适用于工作温度≤200℃的空气、氨、石油气等介质的设备或管路上。A21W-P、R型适用于温度≤200℃有腐蚀性的气体或液体的设备或管路上，作为超压保护装置。KA21Y型适用于温度≤100℃的液化石油气等。
标准规范：
设计制造标准：GB/T 12243-2005
结构长度标准：GB/T 12221-2005
连接法兰标准：GB/T 9113
压力温度等级：GB/T 12224-2005
试验检验标准：GB/T 13927-2008
主要连接尺寸：
型号 | 公称通径 | do | d | M | D | K | Z-φd | b | d1 | C | M1 | D1 | K1 | Z1-φd | b1 | L | L1 | ≈H | |||
A42H-160 | 15 | 8 | 20 | M24×2 | 95 | 60 | 3-18 | 20 | 29 | 37 | M42×2 | 115 | 80 | 4-18 | 22 | 95 | 100 | 263 | |||
20 | 10 | 27 | M33×2 | 105 | 68 | 3-18 | 20 | 29 | 37 | M42×2 | 115 | 80 | 4-18 | 22 | 95 | 100 | 263 | ||||
25 | 12 | 28 | M33×2 | 105 | 68 | 3-18 | 20 | 40 | 47 | M52×2 | 165 | 115 | 6-26 | 28 | 130 | 135 | 314 | ||||
32 | 15 | 37 | M42×2 | 115 | 80 | 4-18 | 22 | 50 | 59 | M64×3 | 165 | 115 | 6-26 | 32 | 150 | 150 | 390 | ||||
40 | 20 | 47 | M52×2 | 165 | 115 | 6-26 | 28 | 65 | 74 | M80×3 | 200 | 145 | 6-29 | 40 | 180 | 165 | 495 | ||||
50 | 25 | 59 | M64×3 | 165 | 115 | 6-26 | 32 | 80 | 94 | M100×3 | 225 | 170 | 6-33 | 45 | 190 | 190 | 510 | ||||
