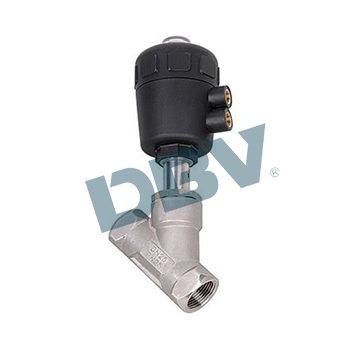

气动角座阀

气动角座阀

气动角座阀广泛用于啤酒、纺织印染和漂白、食品加工、清洗、水处理等行业;快装式气动角座阀适用于介质为水、液体、轻微腐蚀性气体及液体,快装式气动角座阀具有投资经济,使用安全,免维护,寿命长的特点。

在线客服
客服电话
021-5252776118964389498(同微信)

型号:Y615W
通径:DN10—DN50
压力范围:0.6~6.4Mpa
工作温度:-10~180 ℃
阀体材质:WCB
适用介质:水
操作方式:气动

气动角座阀广泛用于啤酒、纺织印染和漂白、食品加工、清洗、水处理等行业;快装式气动角座阀适用于介质为水、液体、轻微腐蚀性气体及液体,快装式气动角座阀具有投资经济,使用安全,免维护,寿命长的特点。


气动角座阀(气动阀门)(角座阀)产品概述:

气动角座阀与传统角座阀相比,它具有以下新特点--法兰气动角座阀:
1、可视位置指示:可接限位开关或紧急手动装置。
2、容易安装:气动头可旋转360 o。可方便地安装一到二个限位开关。
3、先进的气动控制器:加厚工程塑料外壳,安全可靠。低磨损的活塞结构,容量大而低耗气量。内部元件自润滑,免维护
4、具有多种控制方式:常开、常闭、双动。
5、要求更小的气动执行器:流体从阀杆上方流入时,可选更小的控制头。
6、容易连接:MAMUR标准连接,嵌入式金属接头。
7、长寿命导杆:阀杆契形特氟隆(PTEE)密封,避免赃物导入。自润滑,免维护。阀杆经特别处理以确保*佳固定,并能
自动校正位置。
8、无水锤作用,流体从阀杆下方流入时,水锤(水冲击力)被吸收。
9、先进的阀体机构:流量比普通角座大30%,体积更小,流体流态更优。不锈钢316阀体,特氟隆密封,耐高温,耐腐蚀。
寿命高达七百万次。

气动角座阀选项参数--法兰气动角座阀

气缸材质:不锈钢/聚酰胺   阀座密封:PTFE(温度-20℃~+180℃)/F46(-20℃~+220℃)

选配附件:电磁阀/限位开关反馈信号/电气定位器/空气过滤减压阀

控制形式

直动式

阀体

不锈钢CF8M

结构

角座阀

阀芯材料

不锈钢

接口

G1/2-G2

阀座密封

PTEF

粘度

600mm2/s

活塞密封

FKM/NBR

介质温度

PTFE:-10℃~+180℃

安装

任何位置

环境温度

-10℃~+60℃

控制介质

空气 中性 气体 蒸汽


气动角座阀外形图--法兰气动角座阀法兰气动角座阀

接口

内孔mm

执行机械mm

A

B

C

E

F

H

A/F

G1/2

13

50

85

173

12

64

44

137

27

G3/4

20

50

95

178

12

64

44

145

32

G1

25

63

105

212

14

80

52

173

41

G11/4

32

63

120

255

16

101

60

210

50

G11/2

40

63

130

301

18

127

73

260

55

G2

50

63

150

346

20

153

86

301

70

G21/2

65

80

185

372

22

153

86

315

70


气动角座阀参数

接口
英寸

内孔
mm

KV值
m3/h

*大工作
压力(bar)

要求*小
气源压力(bar)

执行机构
尺寸mm

流向

G3/8

13

3.7

0-16

4.0

40

阀座上方

G1/2

13

4.2

0-16

2.7

50

阀座上方

G3/4

20

8.0

0-16

2.7

50

阀座上方

G1

25

19.0

0-16

2.0

63

阀座上方

G11/4

32

27.5

0-16

2.0

63

阀座上方

G11/2

40

42.0

0-16

2.0

63

阀座上方

G2

50

52.0

0-16

2.0

63

阀座上方

G21/2

65

77.0

0-14

1.6

80

阀座上方


气动角座阀外形尺寸图

接口

内孔

L

D

B

H

*大压力

气源压力

执行器规格

G1/2

15

120

95

135

150

1.6MPa

0.4-0.7bar

50

G3/4

20

130

105

135

160

50

G1

25

140

115

135

185

63

G11/4

32

150

135

135

255

63

G11/2

40

180

145

170

340

80

G2

50

195

160

180

380

80

G21/2

65

230

180

190

450

100

G3

80

255

195

230

480

125
