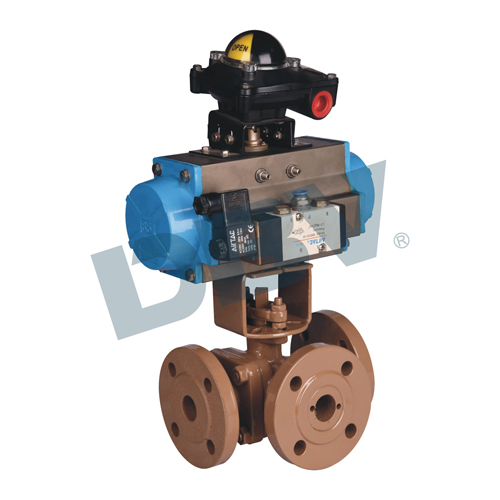

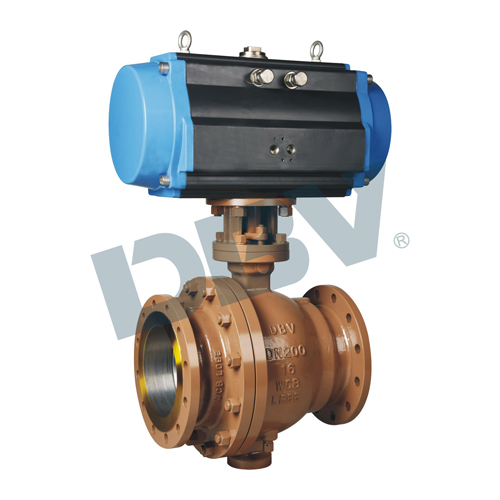

 气动三通球阀

气动三通球阀

三通球阀适用于在-46℃ ~+200℃温度下对腐蚀或非腐蚀性液体、气体、粉末介质实现切换、混合和分流;开闭过程中,流路通畅减小了压力损失,操作省力、维修方便


型号:Q645F
通径:DN50-DN500
压力范围:150-300LB
工作温度:-40°~700°
阀体材质:WCB CF8 CF8M
适用介质:水、蒸汽、 油品、腐蚀性
操作方式:手轮 气动 电动 液动


气动三通球阀产品概述:

  三通球阀适用于在-46℃ ~+200℃温度下对腐蚀或非腐蚀性液体、气体、粉末介质实现切换、混合和分流;开闭过程中,流路通畅减小了压力损失,操作省力、维修方便;五种流向类型满足不同工艺要求,可进行手动、气动、电动控制。


  三通球阀结构特点:

  1、阀座可设计成四面浮动球和固定球,流态稳定,密封可靠;

  2、结构可设计成侧装式和顶装式,双向密封设计;流向切换绝无串流;

  3、防飞出阀杆设计;

  4、防静电设计;

  5、两位(开和关位置)锁定设计


气动三通球阀性能规范:

  基本设计规范:ANSI B16.34

  压力温度等级:ANSI B16.34、DIN3356

  结构长度:ASME B16.10

  连接法兰:ASME B16.5、DIN 2543-2551

  检验与试验:API598、DIN3230


  气动三通球阀主要外形尺寸 :PN16/PN20/Class150

DN(mm)

NPS

L

d0

H

H1

重量Weight(kg)

15

1/2

140

13

90

70

3

20

3/4

150

15

106

86

4

25

1

160

25

109

88

6

32

11/4

--

32

125

106

10

40

11/2

210

38

149

132

14

50

2

220

51

154

137

20

65

21/2

250

64

189

162

25

80

3

260

76

198

170

32

100

4

330

102

254

229

45

125

5

430

127

273

247

--

150

6

510

152

--

--

--

200

8

580

203

--

--

--

250

10

670

250

--

--

--
