橡胶瓣止回阀
  • 橡胶瓣止回阀

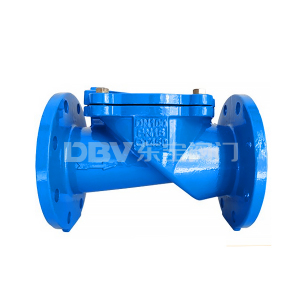

橡胶瓣止回阀

H44X橡胶瓣止回阀的零部件设计主要由阀体、阀盖及橡胶瓣三种主要零件组成。阀门中的橡胶瓣由钢板、钢棒及强化尼龙布做衬底,外层披覆橡胶制成,阀瓣开关寿命可达100万次


型号:H44X
通径:DN50-DN600
压力范围:PN1.0-2.5Mpa
工作温度:≤80℃
阀体材质:WCB
适用介质:水
操作方式:


H44X橡胶瓣止回阀的零部件设计主要由阀体、阀盖及橡胶瓣三种主要零件组成。阀门中的橡胶瓣由钢板、钢棒及强化尼龙布做衬底,外层披覆橡胶制成,阀瓣开关寿命可达100万次。H44X橡胶瓣止回阀采用全流面积设计,具有水头损失小,不易堆积杂物,维修简便等特性。


主要规格:

型 号

公称压力MPa

密封试验压力MPa

壳体试验压力MPa

高工作压力 MPa

工作温度 ℃

H44X-10

1.0

1.1

1.5

1.0

≤80

H44X-16

1.6

1.76

2.4

1.6


零件材料:

零件名称

阀 体

阀 盖

阀 瓣

材料

铸 铁

铸 铁

钢材+强化尼龙布


型 号

DN

L

D

D1

dn

n

H44X-10 16

50

203

165

125

17.5

4

65

216

185

145

17.5

4

80

241

200

160

17.5

8

100

292

220

180

17.5

8

150

356

285

240

22

8

200

495

240

295

22

8

250

622

395

350

22

12

300

698

445

400

22

12

350

787

505

460

22

16

400

914

565

515

22

16

450

978

615

565

26

20

500

978

670

620

26

20

600

1295

780

725

30

20
